DIY – Tự làm một bộ nguồn.

Chờ đã, không phải là bộ nguồn tổ ong ở trên thị trường đâu. Mình muốn gửi đến các bạn một bộ nguồn có thể điều chỉnh điện áp và giới hạn dòng điện cực đại.

Bên cạnh Oscilloscope thì bộ nguồn cũng là một trong những vật dụng tối quan trọng của những bạn học điện – điện tử. Qua tham khảo trên Amazon và các trang bán hàng online khác, mình thấy một bộ nguồn dùng trong phòng thí nghiệm giá rẻ cũng vào khoảng 35$. Giá không hề rẻ với chúng ta chút nào đúng không. Thế nên mình quyết định thử làm một bộ nguồn, tuy chất lượng không thể bằng sản phẩm trên thị trường nhưng cũng đủ để các bạn sử dụng trong học tập thường ngày, và quan trọng hơn hết giá cả cũng rất hạt dẻ nữa.

I. Chuẩn bị:

Để thực hiện chúng ta cần chuẩn bị những vật dụng sau:

+ Bộ nguồn tổ ong 12V-5A.

+ Module LTC3780

+ Đồng hồ đo dòng – áp DC 100V-10A

+ Foamex 5mm (2 tấm A3)

+ Súng bắn keo.

+ Sơn xịt ATM

+ Ngoài ra còn cần công tắc, chiết áp 500k, chiết áp 200k, dây điện và phích cắm.

II. Những điều cần biết

Bộ nguồn tổ ong và module LTC3780 như trái tim của sản phẩm, nếu các bạn không tìm thấy bộ nguồn tổ ong 12V-5A có thể dùng các bộ nguồn 12V-10A để thay thế vì module LTC3780 công suất tối đa lên đến 130W.

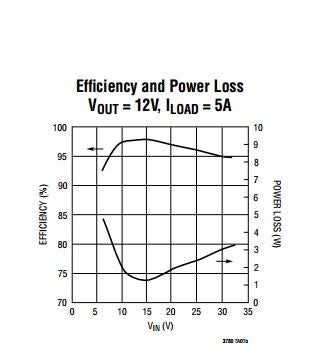

LTC3780 thực chất là một module buckboost, điện áp ra có thể lên đến 30V, điện áp vào từ 5-32V nhưng mình khuyên các bạn nên dùng điện áp vào là 12V, nhìn biểu đồ sau đây sẽ hiểu nguyên nhân.

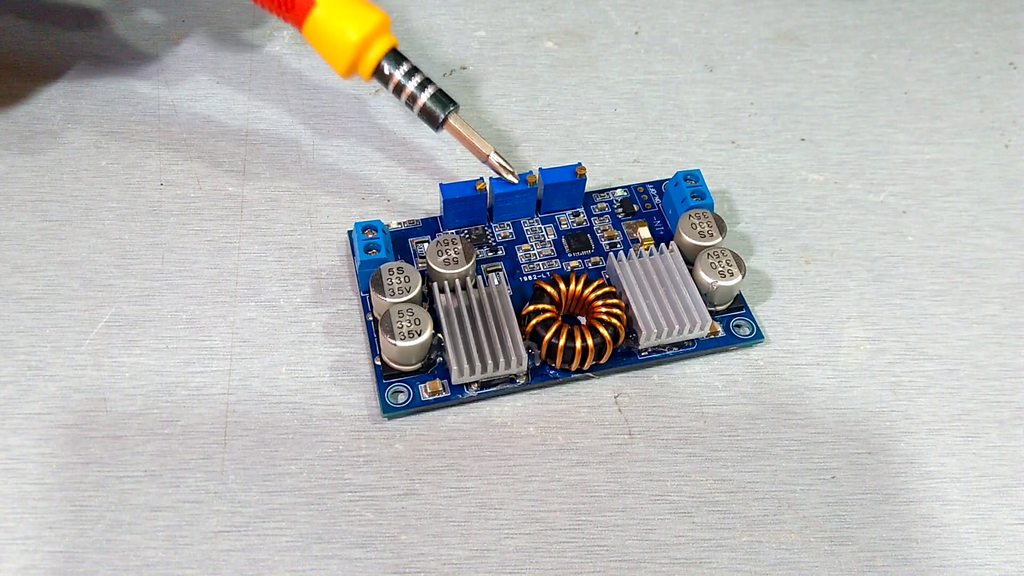

Để thiết lập module LTC3780 ta thực hiện các bước sau:

Bước 1: Vặn biến trở UV theo chiều kim đồng hồ 30 vòng, CV ngược chiều kim đồng hồ 30 vòng, sau đó cấp điện áp vào ngõ IN (5-30v), Nếu đèn Fault sáng sang bước 2 , Nếu 2 đèn đều Fault tắt sang bước 3

Bước 2: Vặn UV ngược chiều kim đồng hồ đến khi đèn Fault tắt , đèn OK sáng ở bước này ta cài đặt điện áp cắt mức thấp, khi điện áp đầu vào nhỏ hơn điện áp cắt mức thấp, đèn fault sẽ sáng, không có điện áp đầu ra. chức năng này rất hữu ích khi dùng bình acquy, khi điện áp bình nhỏ hơn điện áp cắt mức thấp (bình gần cạn), mạch sẽ ngừng cấp nguồn cho tải ở đầu ra, giúp acquy không bị cạn sạch làm giảm tuổi thọ acquy.

Bước 3: Cài đặt điện áp đầu ra: Khi đèn OK đã sáng ta vặn biến trở CV tiến đến điện áp mong muốn ở ngõ ra.

Bước 4: Cài đặt dòng điện đầu ra: Cắm tải và chỉnh dòng mong muốn dựa vào biến trở CC.

Sau khi đã hoàn tất công việc thiết lập, chúng ta không cần bận tâm đến chiết áp UV nữa. kể từ bây giờ, chúng ta chỉ làm việc với chiết áp CC và CV

Ngoài foamex ra, mọi người còn có thể sử dụng những nguyên liệu khác như gỗ MDF hoặc bạn nào giỏi hơn có thể dùng máy in 3D để tạo vỏ hộp.

III. Nào cùng làm

Mọi người thực hiện nối theo sơ đồ như thế này

Tiếp theo, chúng ta tháo các con biến trở CC và CV, thay thế bằng các biến trở thông thường.

Đến đây có thể xem như chúng ta đã hoàn thành phần lõi của bộ nguồn.

Thực hiện cắt các tấm foamex để làm vỏ hộp, kích cỡ các bạn tùy chọn miễn sao bỏ vừa tất cả là được.

Các bạn nhớ khoét chừa các lỗ để màn hình, biến trở là chân cắm nhé, mặt sau thì chừa lỗ cho công tắc và dây điện.

Ở đây, phần đế mình có lót thêm một tấm gỗ MDF đề phòng lỡ bộ nguồn và module có nóng cũng không làm chảy foamex.

Xong rồi chúng ta dán thành hộp và cho mọi linh kiện vào trong nhé.

Mặt sau
Mặt trước. Lúc này mình lười nên làm hơi xấu mọi người thông cảm.

IV. Những điểm cần lưu ý:

Mình chưa có điều kiện để đo thử dạng tín hiệu ra như thế nào, hi vọng sẽ có thể bổ sung trong thời gian tới.

Các bạn có thể thay biến trở 200k bằng biến trở 500k, nhưng khi sử dụng nhớ chỉ xoay biến trở trong khoảng 200k thôi nhé.

Kết

Vậy là mọi người đã thực hiện xong cho mình một bộ nguồn có thể dùng trong phòng thí nghiệm rồi, khá là đơn giản đúng không.

Nếu có thắc mắc hoặc phản hồi gì mong mọi người góp ý cho mình với ạ, mình xin cảm ơn.
